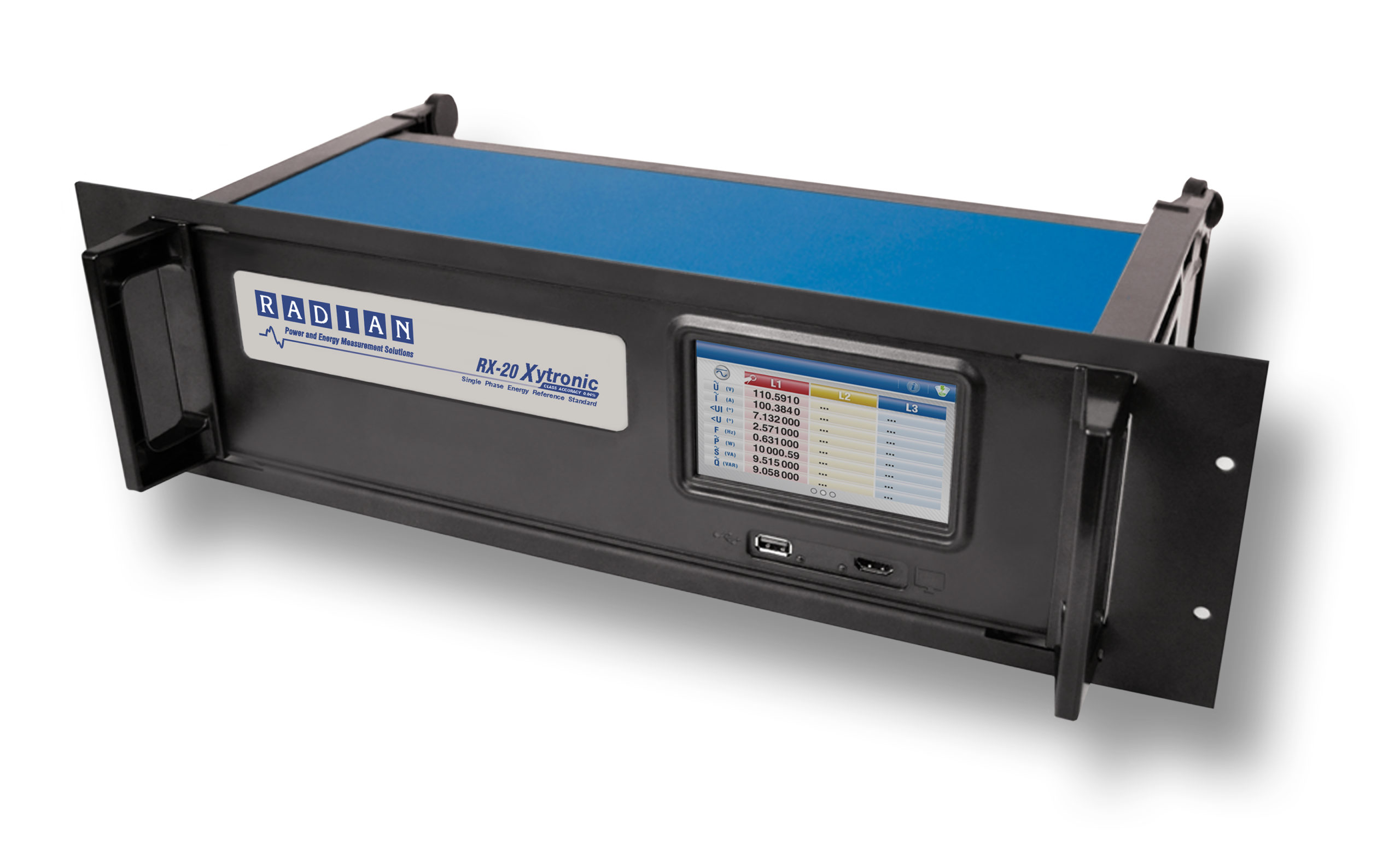

Портативный однофазный эталонный счетчик RX-20
- Основная погрешность: ±0.02 % при PF=1
- Наихудшая погрешность: ±0.04 % при PF≥0.5
Портативный однофазный эталонный счетчик RX-20 является одним из самых универсальных эталонных приборов. RX-20 имеет основную погрешность ± 0,02% при PF = 1 для всех измерительных функций во всем рабочем диапазоне, с максимальной погрешностью ± 0,04% в наихудшем случае . Эта спецификация погрешности для наихудшего случая включает в себя составляющие вариации стабильности, коэффициента мощности, прослеживаемой неопределенности и погрешности тестовой системы.
Уникальная конструкция делает RX-20 непревзойденным в своей способности точно измерять сигналы различных форм. Уникальной особенностью является аналого-цифровой преобразователь сигналов. Встроенный в RX-20 преобразователь сочетается с известными электронно-компенсированными входными трансформаторами напряжения и тока Radian Research и герметичным корпусом. Эта комбинация обеспечивает высочайшую степень точности, стабильности и универсальности, предлагаемых в портативном однофазном эталонном счетчике.
ХАРАКТЕРИСТИКИ
Компактная легкая конструкция RX-20 делает его идеальным эталонным счетчиком для полевых испытаний. RX-20 может использоваться с контролируемым источником тока для точной проверки счетчиков. В полевых применениях RX-20 может выполнять однофазное измерение точности счетчика с использованием существующих сервисных нагрузок. Приборы для измерения вращения диска измерительного прибора или калибровочных импульсов инфракрасного, видимого света или сигналов KYZ подключаются непосредственно к RX-20. Он может быть использован для тестирования эталонных счетчиков меньшей точности, а также является идеальным эталоном для интеграции в испытательном стенде, где допускается более низкая точность.
| Диапазон тока | 1 × 1mA … 120 (200/225) A (1) автодиапазон |
| Диапазон напряжения | 1 × 30 … 600 В автодиапазон |
| Дополнительный диапазон мощности | 1 × 60 … 600 В автодиапазон |
| Основная частота | 40 … 70 Гц (2) |
| Диапазон коэффициента мощности | Любой |
| Рабочий диапазон температуры | -20 °C … +70 °C |
| Влажность | 0 … 95 %, без конденсации |
| Режимы измерения | 2-х проводной, активный и реактивный |
| Измерительные функции | Четыре квадранта, трехфазное, одновременное измерение энергии (активное, реактивное, полная), мощность (активная, реактивная, полная), напряжения, токи, коэффициенты мощности, фазовые углы, гармоники |
| Погрешность измерения мощности/энергии | Основная погрешность: ±0.02 % @ PF=1nНаихудшая погрешность: ±0.04 % @ PF≥0.5 |
| Температурный дрейф вне нормальных температурных условий работы | ±0.0005 %/°C (±5 ppm/°C) |
| Погрешность измерения угла | ±0.012° |
| Диапазон входа | BNC с 150 Ом до 5 В, зажатый при 5.7 В |
| Скорость входа | Минимальная длительность импульса 200 нс, частота повторения 20 Гц |
| Тип выхода | Открытый коллектор, зажатый при 27 В |
| Значение по умолчанию для импульсного выхода BNC | 0,00001 Вт / импульс, но может быть перепрограммирован |
| Выходная частота | Макс. 2,1 МГц (минимальная ширина импульса 200 нс) |
| Дисплей | Да |
| Другие возможные функции (опционально) | Встроенный компараторnГармонический анализ (до 50ой) |
(1) Рабочий диапазон. Указанный диапазон от 10 мА до максимального тока.
(2) Рабочий диапазон. Указанный диапазон от 45 до 65 Гц.
