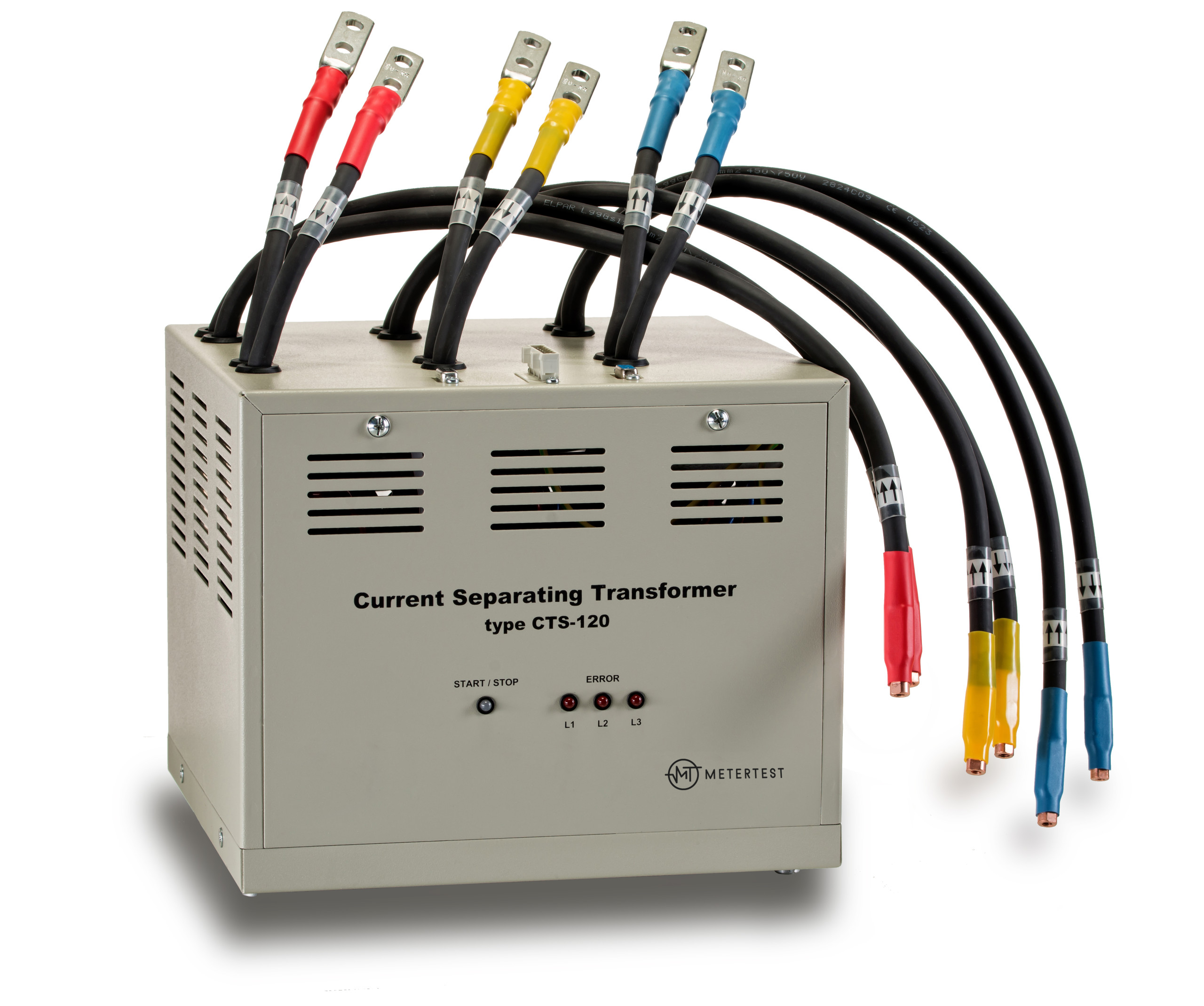

Разделительный трансформатор тока CTS
- Основная погрешность ±0.01%
- Широкий диапазон первичных и вторичных токов
- Безопасное управление пр разомкнутых вторичных цепях
- Сигнализация при размыкании вторичной токовой цепи
- Широкий диапазон выходной мощности
- Без необходимости завинчивания контактов
- Высокое допустимое сопротивление нагрузки
- Около двенадцати различных модификаций
Семейство токовых разделительных трансформаторов CTS предназначено для гальванического разделения измерительных цепей. Встроенная электронная система компенсации одновременно гарантирует отличные параметры во всем диапазоне тока и высокой выходной мощности.
ОСНОВНЫЕ ПРИНЦИПЫ РАБОТЫ
Основная относительная погрешность ±0,01 % делает устройство идеальным решением для широкого спектра применений. Трансформатор можно использовать для проверки счетчиков электроэнергии с подключенными токовыми и потенциальными цепями (замкнутые I-P-соединения). Широкий диапазон первичных и вторичных токов, высокая выходная мощность, высокое допустимое сопротивление нагрузки и повышенная точность позволяют интегрировать CTS в установку для тестирования счетчиков. После интегрирования он может работать как со счетчиками прямого включения, так и со счетчиками трансформаторного включения, а также со счетчиками с замкнутыми и разомкнутыми цепями напряжения и тока, что незначительно влияет на общую точность системы.
Трансформатором CTS можно управлять дистанционно с помощью установки ASTeL, либо локально с помощью переключателя START/STOP.
РАБОТА С РАЗОМКНУТОЙ ВТОРИЧНОЙ ОБМОТКОЙ
В трансформаторе присутствует индикация при плохом контакте или разомкнутой вторичной обмоткой. Кроме того, в случае разомкнутой цепи вторичной обмотки выполняется замыкание цепи внутри трансформатора, для предотвращения травм оператора и поражения электрическим током. Таким образом, возможна работа с разомкнутой вторичной цепью.
ДОСТУПНЫЕ ВАРИАНТЫ
CTS доступен в широком диапазоне вариантов с разной выходной мощностью и отношением первичного/вторичного тока. Трехфазные и однофазные версии предназначены для тестирования обычных счетчиков, а двухфазные версии предназначены для тестирования однофазных счетчиков с измерением тока нейтрали.
| CTS модель | CTS-120 | CTS-120-D2 | CTS-120-D1 | CTS-240 | CTS-200 | |
| Количество фаз | 3 | 2 | 1 | 3 | 3 | |
| Коэффициент | 1:1 | 1:1 | 1:1 | 1:2 | 1:2 | |
| Рабочий диапазон тока первичной обмотки | 3 x 1mA … 120A (1) | 2 x 1mA … 120A (1) | 1 x 1mA … 120A (1) | 3 x 0.5mA … 120A (1) | 3 x 0.5mA … 100A (1) | |
| Рабочий диапазон тока вторичной обмотки | 3 x 1mA … 120A (1) | 2 x 1mA … 120A (1) | 1 x 1mA … 120A (1) | 3 x 1mA … 240A (1) | 3 x 1mA … 200A (1) | |
| Погрешность коэффициента трансформации | ≤ ±0.01% (2) | |||||
| Угловая погрешность | ≤ ± 0.3’ (2) | |||||
| Диапазон частоты | 40 … 70 Гц | |||||
| Выходная мощность | вер. 1 | 1.2 В ∙ Iвт (макс 144 ВА @ 120A) | 0.6 В ∙ Iвтn(макс 144 ВА @ 240A) | 0.6 В ∙ Iвтn(макс 120 ВА @ 200A) | ||
| вер. 2 | 0.8 В ∙ Iвт (макс 96 ВА @ 120A) | |||||
| вер. 3 | 0.5V В ∙ Iвт (макс 60 ВА @ 120 A) | |||||
| Максимальная нагрузка сопротивлением в диапазоне 1 мA…5 A | вер. 1 | 240 мОм | 120 мОм | |||
| вер. 2 | 160 мОм | |||||
| вер. 3 | 100 мОм | |||||
| Максимальное выходное напряжение | вер. 1 | 1.2 В | 0.6 В | |||
| вер. 2 | 0.8 В | |||||
| вер. 3 | 0.5 В | |||||
| Максимальная нагрузка сопротивлением в диапазоне 5 A…120 A | вер. 1 | 1.2 В / Iвт | 0.6 В / Iвт | |||
| вер. 2 | 0.8 В / Iвт | |||||
| вер. 3 | 0.5 В / Iвт | |||||
| Определение разницы между первичным и вторичным токами | Да, индивидуально для каждой фазы | |||||
| Возможность работы с разомкнутыми вторичными цепями | Да, интеллектуальная система отсоединения делает внутреннее короткое замыкание в случае, если вторичная цепь разомкнутаn | |||||
| Управление | удаленное | Работа трансформатора управляется и контролируется с помощью установки для тестирования счетчиков AsTEL | ||||
| локальное | Ручное включение START/STOP | |||||
(1) Другие значения возможны по запросу .
(2) Для диапазона тока от 100 мА до максимального тока.
